Serie GIB: compresores booster de alta presión refrigerados por aire para la compresión de aire y nitrógeno – Instalaciones compactas llave en mano para una calidad de gas óptima

Booster de alta presión BAUER VERTICUS Super Silent (insonorizado)
Booster de alta presión BAUER VERTICUS Super Silent (insonorizado)

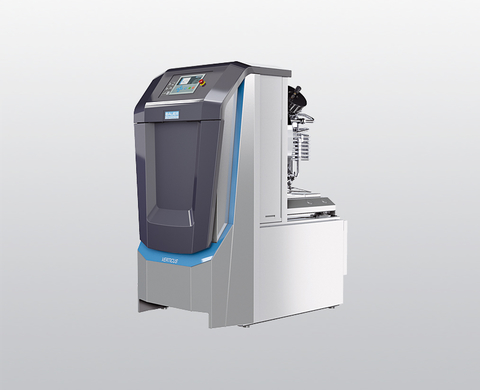

Booster de alta presión BAUER VERTICUS – versión abierta
Booster de alta presión BAUER VERTICUS – versión abierta
Booster de alta presión BAUER MINI-VERTICUS Super Silent (insonorizado)
Booster de alta presión BAUER MINI-VERTICUS Super Silent (insonorizado)
Booster de alta presión BAUER MINI-VERTICUS Super Silent (insonorizado) con B-KOOL
Booster de alta presión BAUER MINI-VERTICUS Super Silent (insonorizado) con B-KOOL
Booster de alta presión BAUER MINI-VERTICUS – versión abierta
Booster de alta presión BAUER MINI-VERTICUS – versión abierta
Booster de alta presión BAUER VERTICUS Super Silent (insonorizado)
Booster de alta presión BAUER VERTICUS Super Silent (insonorizado)
Control del compresor B-CONTROL MICRO
Control del compresor B-CONTROL MICRO

Muchos más silencioso: gracias al nuevo bastidor oscilante y a la insonorización Super Silent mejorada

Dimensiones compactas: para la instalación en espacios reducidos

Diseño ergonómico: accesibilidad y manejo óptimos

B-DRAIN: La nueva purga de condensados es silencioso y ahorra energía

Mantenimiento sumamente sencillo: no es preciso retensar la correa trapezoidal

Los recompresores, tipo Booster, de alta presión refrigerados por aire de la serie GIB de BAUER KOMPRESSOREN son la solución ideal para la compresión de aire y nitrógeno con presión de entrada disponible.

La nueva generación de compresores estacionarios de la serie VERTICUS pone una vez más de manifiesto la ventaja tecnológica de BAUER.

Los nuevos MINI-VERTICUS y VERTICUS combinan los legendarios bloques compresores BAUER con componentes mejorados y un diseño de vanguardia. Al concebir el nuevo diseño, el objetivo perseguido fue lograr ergonomía, el mejor manejo posible, reducir el ruido e incrementar la eficiencia.

Todos los elementos de manejo fundamentales para el funcionamiento diario están dispuestos de forma ergonómica quedando fácilmente accesibles desde el frontal.

¡Toda la información a primera vista!

Display B-CONTROL MICRO
Display B-CONTROL MICRO

Control del compresor B-CONTROL MICRO
El B-CONTROL MICRO es un control del compresor moderno y fácil de manejar con pantalla a color que controla todas las funciones básicas y las supervisa con seguridad. Más al respecto

MINI-VERTICUS y VERTICUS – El concepto
MINI-VERTICUS y VERTICUS – El concepto

MINI-VERTICUS y VERTICUS – El concepto
Compresores potentes, que destacan por su construcción compacta, la utilización de un espacio reducido y un manejo óptimo y confortable. Más al respecto

Bloque compresor BK 15.3
Bloque compresor BK 15.3

Bloque compresor
Gracias a la extraordinaria dureza de su superficie, los cilindros sometidos a nitruración por plasma y a rectificado horizontal ofrecen una vida útil extremadamente larga con un consumo energético mínimo y la lubricación segura con aceite de las superficies de rodadura de los cilindros. Más al respecto

Purgador de condensado B-DRAIN
Purgador de condensado B-DRAIN

Purgador de condensado B-DRAIN
El purgador automático de condensado permite purgar automáticamente el condensado generado durante la compresión (mezcla de agua y aceite) del separador intermedio y del separador final y recogerlo en un recipiente de condensado. Más al respecto

REFRIGERACIÓN POR AIRE
REFRIGERACIÓN POR AIRE

REFRIGERACIÓN POR AIRE
Los compresores de la serie MINI-VERTICUS y VERTICUS se refrigeran directamente con el aire ambiente. El calor generado puede disiparse correctamente y de forma eficaz. Más al respecto

Motor
Motor

Motor
La transmisión de fuerza de la serie MINI-VERTICUS y VERTICUS se lleva a cabo a través de un accionamiento por correa trapezoidal de bajo mantenimiento y autotensante. Gracias al soporte elástico del motor integrado ya no es necesario tensar la correa trapezoidal. Los compresores se equipan en fábrica con motores trifásicos de bajo consumo de la clase de eficiencia energética IE3.

Revestimiento Super-Silent
Revestimiento Super-Silent

Versión Super-Silent
El revestimiento Super-Silent reduce el nivel de presión acústica de la instalación de compresión y permite el uso de un conducto de ventilación. En instalaciones de la serie MINI-VERTICUS & VERTICUS es posible equipar posteriormente la insonorización Super-Silent si se desea.

Control del compresor B-CONTROL III
Control del compresor B-CONTROL III

B-CONTROL III
El B-CONTROL III es el sistema de control premium de BAUER para aplicaciones exigentes. El B-CONTROL III puede adaptarse de forma flexible a sus necesidades individuales y, en caso necesario, ampliarse para controlar secuencias de sistemas completas. Más al respecto

Supervisión de las presiones intermedias y de las temperaturas de etapa intermedia
Esta supervisión resulta recomendable en caso de funcionamiento continuo, de funcionamiento totalmente automático y en instalaciones de compresión no controladas habitualmente por personal técnico. Se supervisan el valor mín. de la 1.ª etapa (solo presión intermedia) y el valor máx. de todas las etapas de compresión. En caso de superar o de no alcanzar los valores límite permitidos, la instalación de compresión se desconecta. La indicación de los valores reales se produce en el control del compresor B-CONTROL.

Supervisión del nivel de aceite
Supervisión del nivel de aceite

Supervisión del nivel de aceite
Si el nivel de aceite alcanza la marca "Mín.", dara un mensaje de advertencia en el panel de control. Esta opción resulta recomendable, en especial, en caso de funcionamiento continuo de la instalación de compresión.

B-APP
B-APP

B-APP
La B-APP permite el acceso remoto a los compresores BAUER con el control B-CONTROL MICRO a través de la B-CLOUD. Ofrece características útiles como herramientas de cálculo, una búsqueda de distribuidores integrada a nivel mundial, noticias y videos sobre aire comprimido y compresores BAUER. Disponible en la App Store (iOS) y en Google Play (Android). Más al respecto

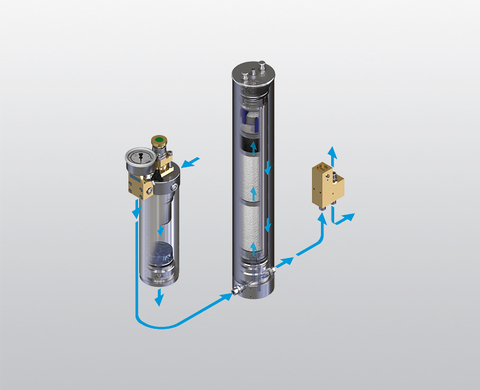

Sistema de filtración P 61
Sistema de filtración P 61

Sistema de filtración P 61
Los compresores de las series MINI-VERTICUS & VERTICUS están equipadas opcionalmente con el sistema de tratamiento integral P 61. Se alcanzan calidades de aire o de gas puros según la ISO 8573-1.

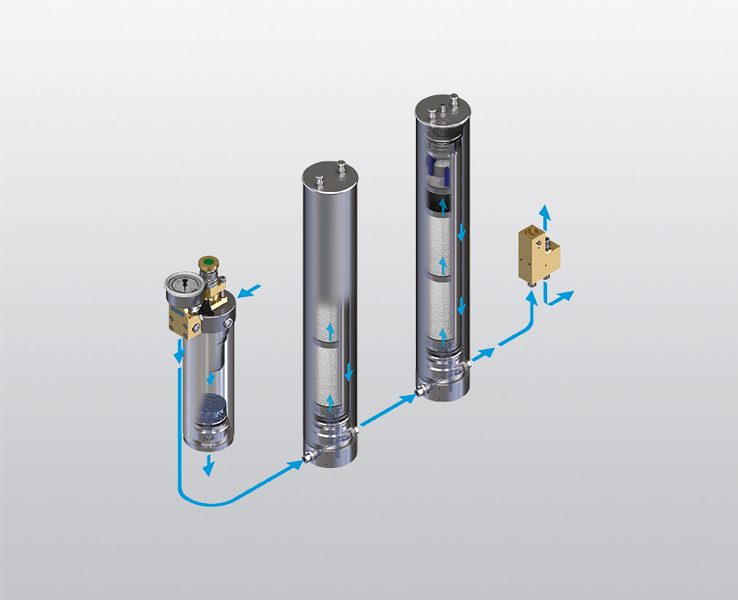

Sistema de filtración P 81
Sistema de filtración P 81

Sistema de filtración P 81
Los compresores de la serie MINI-VERTICUS & VERTICUS están equipadas opcionalmente con el sistema de tratamiento integral P 81. De este modo es posible duplicar los intervalos de cambio de cartuchos en comparación con el sistema de tratamiento P 61, así como cumplir los amplios estándares de tratamiento.

Filtro de partículas
Filtro de partículas

Filtro de partículas
En combinación con los sistemas de tratamiento P61 y P81 se ofrece opcionalmente un filtro de partículas integrado. Para dar respuesta a los requisitos industriales mediante la eliminación segura de partículas conforme a ISO 8573 clase 2.

Control de filtros B-SECURUS
Control de filtros B-SECURUS

Control de filtros B-SECURUS
El sistema B-SECURUS supervisa la saturación de los cartuchos filtrantes midiendo la humedad en el tamiz molecular. Más al respecto

Secador de aire refrigerado B-KOOL III
Secador de aire refrigerado B-KOOL III

Secador de aire refrigerado B-KOOL III
La duración normal (capacidad) de un cartucho filtrante puede multiplicarse con el secador de aire refrigerado B-KOOL III mediante la refrigeración adicional del aire comprimido. Más al respecto

Manómetros intermedios
Manómetros intermedios

Manómetros intermedios
Manómetros analógicos que se montan en el punto apropiado del compresor y facilitan el control, el diagnóstico y el mantenimiento de la instalación.

Recipiente de recogida de condensado de 60 litros
Recipiente de recogida de condensado de 60 litros

Recipiente de recogida de condensado de 60 litros
El generoso sistema colector de condensado de 60 l sirve para recoger de forma central el condensado generado en el compresor durante la compresión. Más al respecto

Bastidor de base alargado
Bastidor de base alargado

Bancada prolongada
En el bancada alargada se montan el compresor y hasta 2 botellas de almacenamiento con un volumen geométrico de 50 u 80 litros respectivamente para el sistema llave en mano.

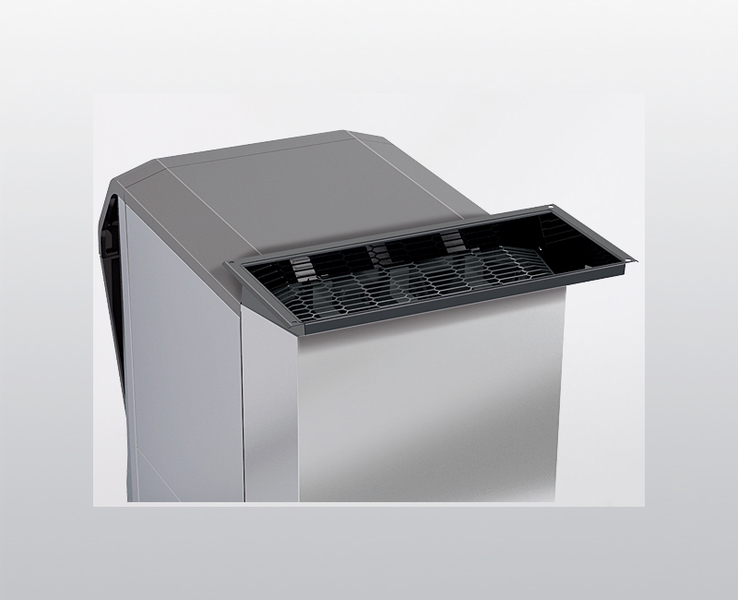

Conducto de ventilación
Conducto de ventilación

Conducto de ventilación
Para la instalación de compresores en contenedores, casetas o salas de máquinas están disponibles dos variantes de conductos de ventilación. Más al respecto

Volumen de suministro de la versión básica
Volumen de suministro de la versión básica

Volumen de suministro de la versión básica
Como instalación de compresión completamente operativa. Más al respecto

Booster de alta presión GIB: MINI-VERTICUS, 200 – 475 l/min, 90 – 365 bar
Designación
de modelo
Caudal
efectivo ¹
Presión de
aspiración
Presión de servicio ² Número
de etapas
Revoluciones
Aprox.
Potencia
del motor
Consumo de
potencia ¹
Peso neto aprox.
  l/min m³/h cfm barg bar psig   r.p.m. kW kW kg lbs
GIB 10.2-7.5-MV
GIB 10.2-7.5-MV 290 17,4 10,2 2 365 5300 3 1350 7,5 5,3 351 774
385 23,1 13,6 3 6,3
GIB 12.2-5.5-MV
GIB 12.2-5.5-MV 200 12 7 5 365 5300 2 1230 5,5 3,3 333 734
295 17,7 10,4 7 4,0
390 23,4 13,8 9 4,6
475 28,5 17 11 5,1

Booster de alta presión GIB: VERTICUS, 430 – 950 l/min, 90 – 365 bar

Designación
de modelo
Caudal
efectivo ¹
Presión de
aspiración
Presión de servicio ² Número
de etapas
Revoluciones
Aprox.
Potencia
del motor
Consumo de
potencia ¹
Peso neto aprox.
  l/min m³/h cfm barg bar psig   r.p.m. kW kW kg lbs
GIB 15.3-11-V
GIB 15.3-11-V 510 30,6 18 7 365 5300 2 1140 11 6,6 404 891
590 35,4 20,8 8 7,1
670 40,2 23,7 9 7,7
750 45 26,5 10 8,2
GIB 15.3-11-V
(high flow)
660 39,6 23,3 7 365 5300 2 1440 15 10 413 911
760 45,6 26,8 8 10,8
850 51 30 9 11,5
950 57 33,5 10 12,2
GIB 15.41-15-V
GIB 15.41-15-V 430 25,8 15,2 2 365 5300 3 1350 15 9,0 416 917
590 35,4 20,8 3 10,6
750 45 26,5 4 12,1
GIB 15.41-15-V
(high flow)
490 29,4 17,3 2 365 5300 3 1530 15 10,5 416 917
660 39,6 23,3 3 12,5
830 49,8 29,3 4 14,5

¹ Caudal según ISO 1217, consumo de potencia con presión final máxima en unas condiciones marco definidas. Unas condiciones ambientales diferentes provocarán otros datos de rendimiento. Valores válidos para 50 Hz.
² Presión máx. de funcionamiento = Presión máx. de ajuste de la válvula de seguridad; presión de desconexión inferior.
