Compressori ad alta pressione raffreddati ad acqua della serie I (aria e azoto) nel campo di pressione 90 – 420 bar – Per l'impiego industriale ad alta resistenza
Carico termico più ridotto grazie al raffreddamento delle testate delle valvole: Per un'usura minima
Installazione anche nelle condizioni ambientali più difficili, grazie a un raffreddamento ad acqua mirato del blocco compressore
Impianto estremamente durevole e affidabile, con un tempo di arresto prolungato della valvola e consumo ridotto dell'olio
Livello di pressione sonora più ridotto, in confronto alle serie degli impianti raffreddati ad aria
I compressori ad alta pressione BAUER raffreddati ad acqua della serie I sono ottimali per l'installazione nelle condizioni ambientali più difficili e per l'impiego industriale.
Grazie ad uno specifico sistema di raffreddamento ad acqua dei refrigeratori interstadio e finale, come pure delle testate delle valvole, la maggior parte del calore prodotto durante la compressione viene dissipato già dall'acqua di raffreddamento stessa.
I compressori ad alta pressione industriali a più stadi necessitano pertanto di una manutenzione molto semplice, sono durevoli e al tempo stesso sono meno rumorosi rispetto ai compressori raffreddati ad aria.
Tutte le informazioni in breve!
Unità di comando del compressore B-CONTROL MICRO
La B-CONTROL MICRO è un'unità di comando del compressore moderna, semplice da utilizzare, con display a colori, che controlla tutte le funzioni di base e le monitora in sicurezza. Altro

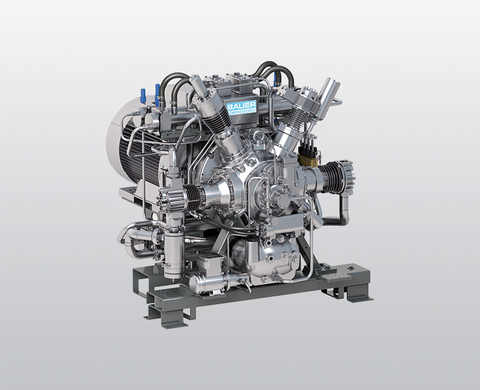

Blocco compressore
Le serie dei blocchi da BK 23 fino a BK 52, per le unità di compressione con pressione aspirazione, hanno un carter a tenuta di pressione per il supporto uniforme delle forze di gas interne. Altro
Raffreddamento ad acqua
Grazie ad uno specifico sistema di raffreddamento ad acqua dei refrigeratori interstadio e finale, come pure delle testate delle valvole, la maggior parte del calore prodotto durante la compressione viene dissipato già dall'acqua di raffreddamento stessa. Questo programma di raffreddamento che facilita la manutenzione si adatta particolarmente a condizioni interne e ambientali difficili, che non consentono l'impiego di un compressore raffreddato ad aria.
B-CONTROL III
Il B-CONTROL III è il sistema di controllo premium di BAUER per le applicazioni più impegnative. Altro
Versione a colori
Oltre alla verniciatura standard di BAUER, sono disponibili verniciature specifiche per i clienti in altri colori o finiture particolari, ad es. secondo la categoria di corrosività C5M.
Protezione da esplosioni secondo la direttiva ATEX
Le unità di compressione di BAUER KOMPRESSOREN sono fornite in via opzionale in versione con protezione da esplosioni e secondo la direttiva ATEX.
Configurazione di inizio
Di serie, a partire da prestazioni del motore da 75 kW e in combinazione con B-CONTROL, è utilizzato un softstarter per un avvio dolce dell'impianto e la riduzione efficace della corrente di avvio. L'alternativa tecnica è un avvio leggero tramite un convertitore di frequenza. Altro
Monitoraggio di pressione e temperatura
Con questo modulo aggiuntivo per il comando B-CONTROL sono monitorate le pressioni e le temperature di tutti i livelli di compressione. Altro
Dispositivo di aspirazione
Il dispositivo di aspirazione è necessario per condurre al compressore aria o gas con pressione di aspirazione adeguata e monitorata. Altro
Serbatoio del tampone di aspirazione
Per evitare in modo efficace le pulsazioni nel campo di aspirazione, è integrato un serbatoio del tampone di aspirazione tra compressore e reti di gas e dispositivi di controllo a monte. Altro
Sistemi di trattamento
I sistemi di trattamento per aria e gas altamente compressi di BAUER riducono le sostanze quali umidità, olio e particelle a un livello accettabile. Altro
Sistemi di stoccaggio
I sistemi di stoccaggio ad alta pressione modulari di BAUER KOMPRESSOREN sono l'integrazione ideale del sistema compressore. Altro
Set scambiatore di calore a piastre
Lo scambiatore di calore a piastre consente la composizione di un proprio circuito dell’acqua di raffreddamento chiuso del compressore. Imprescindibile nel caso di sistemi di raffreddamento aperti con acqua di fiume o di lago o torri di raffreddamento aperte, per consentire al compressore di funzionare con acqua di raffreddamento di qualità adeguata.
Set apparecchi per il raffreddamento di ritorno
Il set è composto da uno scambiatore di calore ad aria-acqua che consente di far funzionare unità di compressione raffreddate ad acqua indipendentemente dall'alimentazione dell'acqua.
Fornitura versione di base
Come impianto compressore completamente pronto per il funzionamento. Altro
| Denominazione modelli | Portata effettiva ¹ | Pressione di esercizio max. ² | Numero di livelli | Velocità circa | Potenza motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | giri/min | kW | kg | lb | ||
| IB 23.0-30 | 1000 | 60 | 35,3 | 365 | 5300 | 4 | 985 | 30 | 1000 | 2200 |
| IB 23.0-37 | 1500 | 90 | 53 | 365 | 5300 | 4 | 1485 | 37 | 1050 | 2315 |
| I 26.0-55 | 2400 | 144 | 85 | 365 | 5300 | 4 | 985 | 55 | 2690 | 5930 |
| I 26.0-75 | 3300 | 198 | 117 | 365 | 5300 | 4 | 1485 | 75 | 2950 | 6500 |
| I 52.0-110 | 4800 | 288 | 170 | 365 | 5300 | 4 | 985 | 110 | 4600 | 10200 |
| I 52.0-160 | 6600 | 396 | 233 | 365 | 5300 | 4 | 1485 | 160 | 4900 | 10800 |
| Denominazione modelli | Portata effettiva ¹ | Pressione di esercizio max. ² | Numero di livelli | Velocità circa | Potenza motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | giri/min | kW | kg | lb | ||
| IB 23.0-30 | 1150 | 69 | 40,6 | 365 | 5300 | 4 | 1170 | 30 | 1000 | 2200 |
| IB 23.0-45 | 1750 | 105 | 61,8 | 365 | 5300 | 4 | 1770 | 45 | 1090 | 2400 |
| Denominazione modelli | Portata effettiva ¹ | Pressione di esercizio max. ² | Numero di livelli | Velocità circa | Potenza motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | giri/min | kW | kg | lb | ||
| I 26.0-90-420 | 3300 | 198 | 116 | 420 | 6100 | 4 | 1485 | 75 | 3080 | 6790 |
| I 52.0-160-420 | 6600 | 396 | 233 | 420 | 6100 | 4 | 1485 | 160 | 4000 | 8800 |
1 Portata volumetrica di alimentazione secondo ISO 1217, potenza assorbita con pressione finale massima in condizioni di base definite. Condizioni ambientali differenti portano ad altri valori prestazionali.
2 Pressione di esercizio max. = pressione impostata max. valvola sicurezza; pressione spegnim. inferiore.
