Il sistema B-KOOL III: L'essiccatore a ciclo frigorifero di BAUER KOMPRESSOREN: per un vasto aumento della capacità delle cartucce del filtro
I costi per l’acquisto dell’essiccatore a refrigerazione si recuperano rapidamente: grazie all’incremento della vita delle cartucce di filtrazione
Enorme potenziale di risparmio: grazie alla riduzione del consumo delle cartucce del filtro originali
Nelle ubicazioni con elevate temperature ambientali e nel duro impiego industriale, l'essiccatore a ciclo frigorifero B-KOOL III consente un aumento notevole della capacità del filtro.
In qualità di gestore potrete trarre vantaggio dai costi notevolmente più bassi per l'uso e lo stoccaggio delle cartucce del filtro, nonché dal funzionamento dell'impianto notevolmente più lungo e senza interruzioni.
Risparmiare sui costi in modo intelligente e proteggere l'ambiente
La normale durata (capacità) di una cartuccia del filtro può essere prolungata notevolmente tramite un raffreddamento aggiuntivo dell'aria compressa con l'essiccatore a ciclo frigorifero B-KOOL III. In seguito al raffreddamento dell'aria, la gran parte della condensa viene separata nel separatore dell'olio e dell'acqua in modo che la cartuccia del filtro assorba molto meno vapore acqueo.
I costi di acquisto per l'essiccatore a ciclo frigorifero B-KOOL III vengono ammortizzati in breve tempo, dato che B-KOOL III riduce enormemente il consumo di cartucce originali per il filtro. I costi correnti si snelliscono ulteriormente.
In combinazione con il monitoraggio filtro SECURUS oppure con il sistema di misurazione gas B-DETECTION, B-KOOL III, ottimizzando i valori di umidità residua, consente un funzionamento ancora più economico grazie allo sfruttamento massimo della capacità delle cartucce di filtrazione.
Tutte le informazioni in breve!

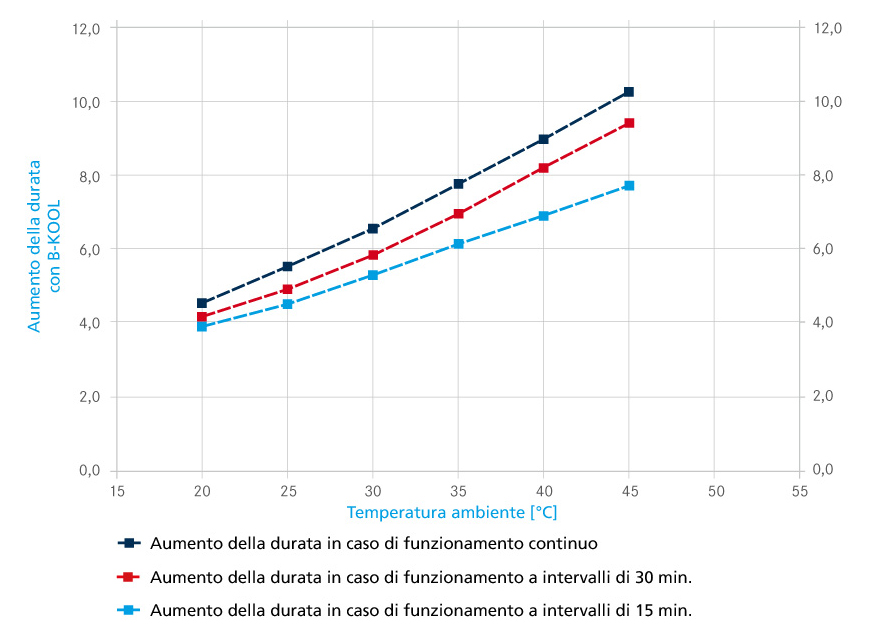

Il seguente grafico mostra l'enorme potenziale di risparmio possibile con l'impiego dell'essiccatore a ciclo frigorifero B-KOOL.
Aumento della durata con B-KOOL in diverse modalità di funzionamento del compressore
La durata calcolata per il sistema di filtraggio P 61 con SECURUS in combinazione con un compressore BAUER; basata su 225 bar di pressione finale (185 bar di pressione di riempimento media) e un funzionamento continuo. Altre condizioni d'esercizio e pressioni di riempimento causano durate differenti.
Come funziona l'essiccatore a ciclo frigorifero B-KOOL
L'unità di raffreddamento integrata dell'essiccatore a ciclo frigorifero B-KOOL rimuove gran parte dell'umidità dall'aria compressa, in modo che questa percentuale non possa raggiungere il sistema di filtraggio. In questo modo la durata della cartuccia filtro viene prolungata notevolmente.
Per il rispetto dei valori limite delle sostanze nocive previsti dalla norma sull'aria respirabile DIN EN 12021 e nell'interesse della sicurezza del gestore del compressore si consiglia di utilizzare esclusivamente cartucce del filtro originali BAUER.
Il principio di funzionamento in breve
- L'aria carica di umidità passa dal separatore finale del compressore all'essiccatore a ciclo frigorifero B-KOOL. L'aria riscaldata è satura ancora al 100% di vapore acqueo e di olio.
- Nell'unità di raffreddamento ad alta efficienza la temperatura dell'aria compressa e quindi il punto di rugiada in pressione vengono ridotti a circa 3 °C. Per motivi fisici l'aria raffreddata non può più contenere l'umidità e il vapore di olio e acqua condensa.
- Nel separatore integrato si accumula la condensa. Inoltre non giunge più nella cartuccia del filtro, nella quale si verificherebbe altrimenti una saturazione notevolmente più rapida.
- Tramite l'unità di scarico automatico della condensa la condensa viene convogliata nel serbatoio di raccolta dell'impianto compressore.
- L'aria raffreddata e pre-deumidificata viene alimentata dall'essiccatore a ciclo frigorifero B-KOOL al sistema di filtraggio.
- Il B-KOOL-Control monitora la funzione della tecnica di raffreddamento integrata e controlla la valvola di scarico della condensa dell'unità di scarico automatico della condensa.
| Modello | B-KOOL III |
|---|---|
| Mezzo: | Aria, Nitrox (fino al 40% O2), Elio, Argon |
| Temperatura ambientale: | da +5 °C a +45 °C |
| Mezzo di raffreddamento: | R 290 (Propan) |
| Temperatura d'ingresso dell'aria compressa: | max. 60 °C |
| Pressione d'esercizio max. aria compressa: | 350 bar / 550 bar |
| Pressione d'esercizio min. aria compressa: | 100 bar |
| Quantità erogata consentita compressore: | 200 – 700 l/min (10 l capacità di bombola di 0 – 200 bar) 200 – 420 l/min (elio e argon) |
| Alimentazione di tensione: | 200 – 240 VAC 50 Hz (single phase) |
| Potenza assorbita: | max. 550 W a 50 Hz, 600 W a 60 Hz |
| Modello | B-KOOL III |
|---|---|
| Dimensioni (L × P × A) | 792 × 550 × 390 mm |
| Peso circa | 58 kg |
